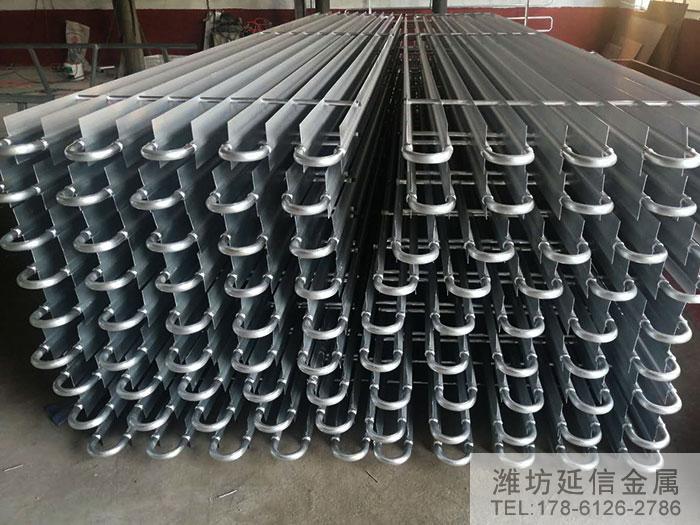

冷庫在現在速凍行業當中起的作用越來越大，在中小型氟利昂冷庫制冷系統中，采用鋁排管做的冷庫越來越多。鋁排管冷庫具有換熱系數高、質量輕、不生銹、使用壽命長、安裝方便等諸多優點。由于鋁排管換熱系數高，使冷庫蒸發器的總面積減小，減少了冷庫工程的制冷劑的充注量，從而減少了壓縮機的運行負荷。
-
-
冷庫鋁排管的安裝技巧
技巧一：清潔程序必不可少
排管冷庫在鋁排安裝前，應先對冷庫鋁排管接管內壁清除管內氧化皮及污物等，對經過焊接的管道都應仔細清除焊渣，以利于淸潔和檢漏。冷庫鋁排管焊接彎頭時，將焊接處表面防腐層擦拭干凈。焊接彎頭及連接管之前，要將鋁排管的內部吹干凈，防止內部的鋁渣在使用過程中堵塞安全閥。焊接時，焊接電流一定要調整好，以免造成焊穿或者表面虛焊。
技巧二：接管有竅門
在鋁排接管的程序上，接管應盡雖縮短長度，盡量減少不必要的彎頭。既可減少流動阻力損失，又可省料省工。在彎管的過程中應該使用專業的彎管工具加工，保證彎管的圓滑和平整，美觀。節流閥安裝時盡量靠近蒸發器盡力減少冷量的流失，達到節能效果。需要裝配發熱時，嚴謹任何情況下拉扯、折彎發熱時，避免電熱絲內部斷裂。
技巧三：嚴格按照產品說明書安裝
在冷庫鋁排管的安裝中，一定要按照說明書配合到相關的制冷設備，不能夠隨便更改。因?yàn)槊總€(gè)型號的鋁排產品的耐壓力的強度和管道流動的阻力都不一樣，應該嚴格按照說明書匹配。特別提醒大家注意的是制冷劑的供液管，不能任意縮小，過小會使壓力降增大，容易造成在膨脹閥前閃發氣體。
技巧四：接管要匹配防振措施
接管應有防振措施，較長的接管應有架子支撐，以免振動損壞或碰傷。較短管子與設備連接時，嚴格要求垂直和水平，以使制冷劑沿直線方向運動而減少振動。如冷熱管道過墻時，應設管套，否則冷熱管道過墻將會對墻產生拉力或推力。對并聯設備(特別是蒸發器排管)，配管時一定要對稱布置，以便供液均勻，管子排列外形要整齊，美觀。
技巧五：快捷平整要巧妙使用小梁
為什么有冷庫工程項目的安裝得又快鋁排管又排布整齊呢？這是因?yàn)樵诘鯍熹X排時，應該在冷庫庫頂保溫板下面安裝小梁。鋁排的穿桿與小梁用雙頭鉤掛在一起，這樣能夠保證快速安裝好而且鋁排排布平整均勻。
技巧六：煙道效應如何保證?
鋁排與庫頂保溫板留50—100MM的空隙，作為冷熱空氣對流的通道，輕松實現煙道效應。
技巧七：加裝冷風機要注意什么?
如果要加裝冷風機，出風口方向要和鋁排管的吊裝方向一致。
技巧八：管道連接注意事項
鋁排焊接時，務必將銅鋁口用濕毛巾包住，以防過熱后損壞熱縮膜和銅鋁接口；不要彎曲鋁排銅鋁頭；吊裝鋁排時，要特別注意不要和鋁排管相接觸，防止鐵、鋁產生電池效應而腐蝕鋁管；吊掛鋁排承重負荷，按照投影面積160KG/㎡來計算。
-
鋁排的連接及注意事項
1、根據鋁排規格型號，可用一塊或幾塊組成1－N組，用多路分液頭和回氣匯管并聯連接至制冷系統中。若冷庫所用鋁排數量較多，可多組并聯以減少氣流阻力，提高制冷效率。
2、 鋁排每路制冷量約1.5kW～2kW 左右，即45米-60米長的翼片管。
3、 采用分液器連接，需配置外平衡式膨脹閥，其感溫包應固定在平衡管向回氣匯管方向100mm處。
4、分液頭安裝時蓮蓬頭垂直向上，保持制冷劑液面水平，回氣匯管水平放置。
5、鋁排安裝時應加裝回氣過濾器，以確保壓縮機使用安全。當壓縮機高于鋁排位置時，需加反油彎，垂直高度5m左右加1個，10m左右加2個，水平管路安裝時應留有坡度。
6、銅鋁接頭出廠時已焊接封頭，連接時銅管切勿直接圍彎，應從焊口處切斷或焊掉封頭，用90度銅彎管或Φ16銅管直接焊接至分液器。
7、分液頭細管為Φ5/6，鋁排銅鋁接頭進口管為Φ22，兩者之間的連接管道為Φ16銅管，不能將Φ5/6的銅管從分液頭細管一直連接至銅鋁頭，否則會因節流降壓過大而影響制冷。
8、銅鋁接頭出口管至回氣匯管間的連接管用Φ22的銅管。
9、鋁排每路銅鋁接頭處出廠時焊接單相氣閥，已充氮?dú)?，安裝時先檢查氣閥有無氣壓，若無氣壓，應重新充氮?dú)庠嚶舫霈F(xiàn)漏氣請與生產廠家聯系解決。
10、電熱線按三相四線供電，按附圖C說明，從接線盒內給電，同時應配置電熱化霜溫控繼電器、化霜時間可調繼電器、電熱線漏電保護，對電熱化霜系統三重保護，確保電熱化霜系統安全正常的工作。
11、出廠鋁排安裝的電熱線，每個回路上都要安裝一個溫控保護元件，安裝時注意應將溫控元件夾在鋁合金翼片管上，保證其不會掉落損壞。
12、鋁排用吊鉤或金屬L片吊于庫頂，應加2.5-5cm木龍骨橫襯，尤其5.2m、6.2m規格的鋁排管，吊裝點6個，必須在庫板頂上加厚度5cm的木龍骨橫襯，以保證鋁排管結霜后的承載強度。同時為避免吊鉤冷橋效應，在吊鉤穿過庫板的外端用發泡劑等。保溫材料密封，防止通過吊鉤散冷。
-
